[Network / CISCO] Static Routing (정적 라우팅)

Routing

1. Static Routing

라우팅 경로를 관리자가 직접 설정하는 방법으로, 부하가 적지만 대규모일수록 정보 변경이 용이하지 않아 네트워크 변화에 대한 대처가 느리다.



2. Dynamic Routing

현재 사용하고 있는 네트워크 정보를 네트워크 상황에 따라 유동적으로 변경하는 방법이다. 최적의 경로를 찾기 위해 경로 탐색 및 관리하는 과정을 수행하므로, 네트워크에 부하가 발생한다.







정적 라우팅을 통해, 통신을 수행하는 실습을 진행해보고자 한다.



- PC0 : IP 192.168.10.10 + GATEWAY 192.168.10.254
- PC1 : IP 10.10.10.10  + GATEWAY 10.10.10.2

- Router0 (int f0/0) : IP 192.168.10.254

- Router0 (int f0/1) : IP 1.1.1.1

- Router1 (int f0/0) : IP 10.10.10.2

- Router1 (int f0/1) : IP 1.1.1.2

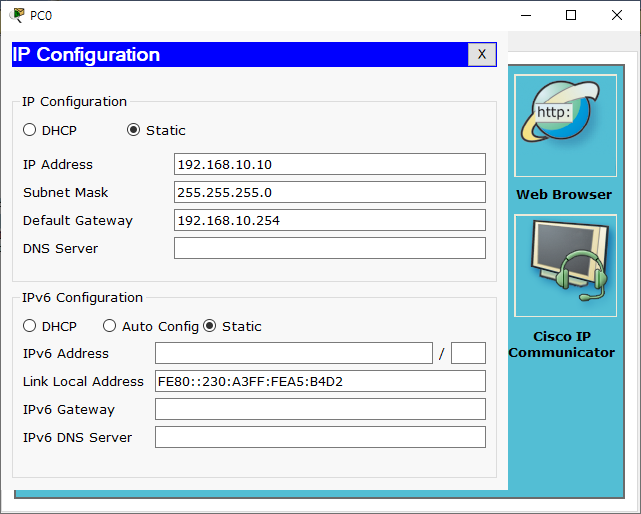

제일 먼저, 각 PC 에 IP 와 GATEWAY 를 설정해준다.



Router0# conf t
Router0(config)# int f0/0
Router0(config-if)# ip add 192.168.10.254 255.255.255.0
Router0(config-if)# no shut



다음으로, Router0 와 PC0 를 연결하는 인터페이스에 IP 주소를 부여하고, 활성화시킨다.



Router1# conf t
Router1(config)# int f0/0
Router1(config-if)# ip add 10.10.10.254 255.0.0.0
Router1(config-if)# no shut



Router1 과 PC1 도 동일한 과정으로 설정한다.



Router0# conf t
Router0(config)# int f0/1
Router0(config-if)# ip add 1.1.1.1 255.0.0.0
Router0(config-if)# no shut

Router0# conf t
Router0(config)# int f0/1
Router0(config-if)# ip add 1.1.1.2 255.0.0.0
Router0(config-if)# no shut



Router0 과 Router1 을 연결하는 int 0/1 인터페이스에도 각각 IP 주소를 부여한다.





IP 주소 설정이 모두 완료되었지만, Destination host unreachable 이라는 문구가 출력되며 다른 네트워크에 있는 PC 로의 통신은 이루어지지 않는 것을 확인할 수 있다. Router 가 다른 네트워크로 향하는 경로를 Routing table 에 가지고 있지 않은 상태이기 때문이다.





show ip route 명령을 통해 현재 라우팅 테이블을 살펴보면, 상대 네트워크로의 경로 정보가 없는 것을 확인할 수 있다.



Router0(config)# ip route 10.0.0.0 255.0.0.0 1.1.1.2

ip route [네트워크 대역] [넷마스크] [경유할 IP] 명령어를 통해 192.168.10.0 대역에서 10.0.0.0 대역으로 가는 경로를 static 으로 설정한다.



show run 명령어를 통해 설정사항을 살펴보면, 경로가 지정된 것을 확인할 수 있다.



하지만 이 상태에서 ping 명령을 사용하면, 단방향의 경로만을 지정한 상태이기에 ICMP request 메시지가 되돌아오지 않아 Request timed out 이라는 문구가 출력된다.

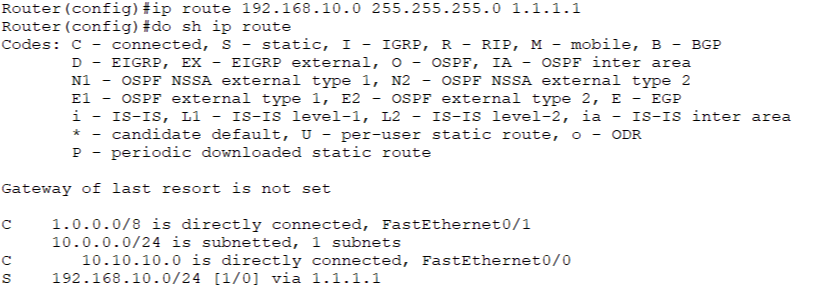

10.0.0.0 대역에서 192.168.10.0 대역으로 가는 경로까지 static 으로 설정해야만, 통신이 정상적으로 이루어진다.

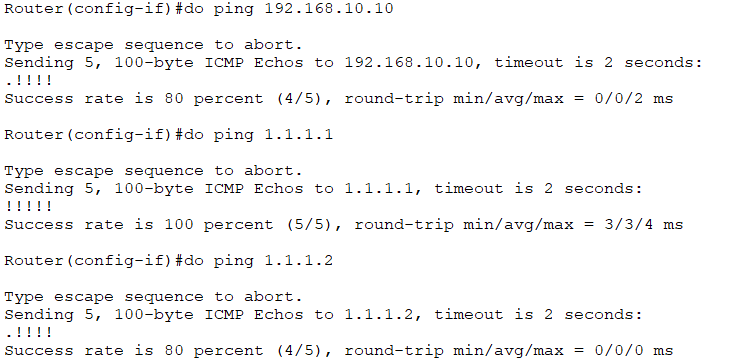

양방향 경로를 지정한 후 각 라우터에서 ping 명령을 사용했을 때, 어느 방향이든 간에 통신이 정상적으로 수행된다.





PC0 과 PC1 사이의 통신도 정상적으로 이루어진다.









공부하면서 정리한 내용을 글로 작성하였습니다.

혹시나 잘못된 내용이 있다면 댓글로 알려주시면 감사하겠습니다. :)
